很多客户在选购LED屏时，常常会听到一些专业名词，比如“GOB封装”“COB封装”。虽然看上去只相差一个字母，实际上它们代表的是两种完全不同的封装方式，在产品特性和适用场景上，都有明显区别。

那这两种封装各自有什么特点？在选屏的时候，又该如何根据自己的实际需求来选择呢？小编将用一篇文章为大家全面解析。

一、什么是COB封装技术？

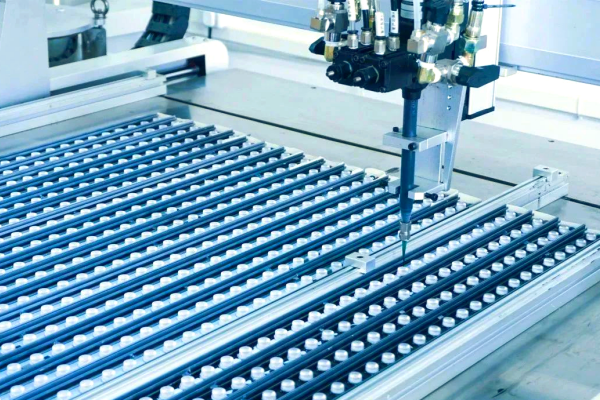

COB（Chip On Board）封装，也就是芯片级封装技术。这种工艺摒弃了传统SMD封装的独立灯珠结构，将LED发光芯片通过导电胶或环氧树脂粘直接固晶在PCB基板（或陶瓷、铝基板等高性能基板）上，然后通过整体灌封或覆膜的方式进行保护，省去了传统SMD封装中“支架+焊线+单颗封装”的过程，让芯片、基板和封装层形成一个高度集成的整体，本质上是一种“芯片级直封”的集成化方案。

二、COB封装技术的优势与局限

COB封装的优势主要表现在显示精度与散热性能上：

1、显示细腻度高：COB适合极小点间距，如P0.9、P0.7甚至更小，画面颗粒感弱，近距离观看舒适，常用于会议室、指挥中心、高端商业显示等场景。

2、可靠性高：由于芯片被整体封装层完全覆盖，COB显示屏具备更强的防潮、防尘、防磕碰能力，尤其适合长期运行或公共环境使用。

3、散热性能好：芯片直接与PCB接触，热阻更低，有利于稳定性和寿命提升。4、结构集成化程度高：产品轻薄，空间利用率高。

COB封装的局限性主要体现在维修和成本上：

1、维护难度大：裸芯片测试难度大，封装后如果出现故障，返修比较困难，通常需要整体更换模块，维修成本高昂。

2、成本高：工艺复杂度高，生产线投入大，导致产品售价较高。

3、工艺要求高：封装质量对材料和工艺控制要求极高，若封装层存在缺陷，易引发早期失效。

三、什么是GOB封装技术？

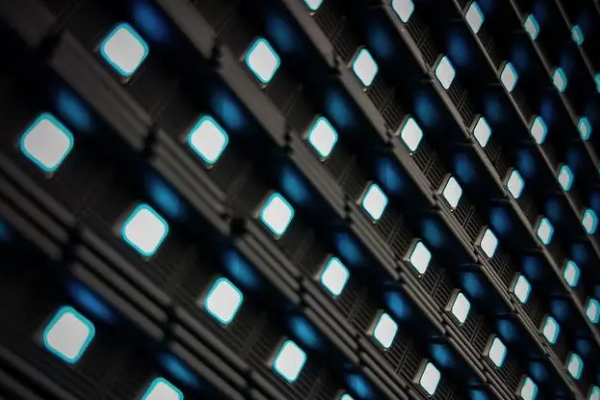

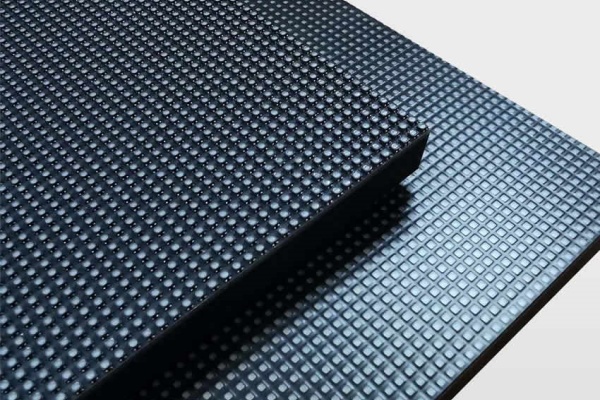

GOB（Glue On Board）封装，直译为板上覆胶技术，它是在传统SMD封装的基础上改良升级的，保留SMD表贴灯珠的基础结构，通过真空模压工艺将高性能透明高分子胶水（或玻璃材质）灌封于PCB板及灯珠表面，形成一层无缝包裹的防护层。可以理解为：SMD+防护胶层= GOB。

四、COB封装技术的优势与局限

GOB封装的核心优势在于防护性能与性价比的均衡：

1、防护性能高：全域灌胶防护全面，能适应户外、潮湿、多尘等恶劣环境，稳定性强。

2、生产维护成本低：生产成本较COB降低，兼容现有SMD产线，生产与维护成本较低，可实现现场快速维修，维修成本仅为COB的1/3。

3、显示效果好：显示均匀性好，眩光低，观看舒适度高。

GOB封装的局限主要受限于SMD基础结构：

1、小间距产品效果不佳：像素密度难以突破，无法实现超小间距封装，近距离观看仍可能存在轻微颗粒感。

2、工艺要求高：灌胶工艺对胶水质量和操作精度要求高，若出现气泡、针孔等缺陷，会影响显示效果和防护性能。

五、COB与GOB该如何选择？

COB和GOB并不存在绝对的替代关系，而是面向不同需求的两种技术路线。

1、COB封装适配的场景

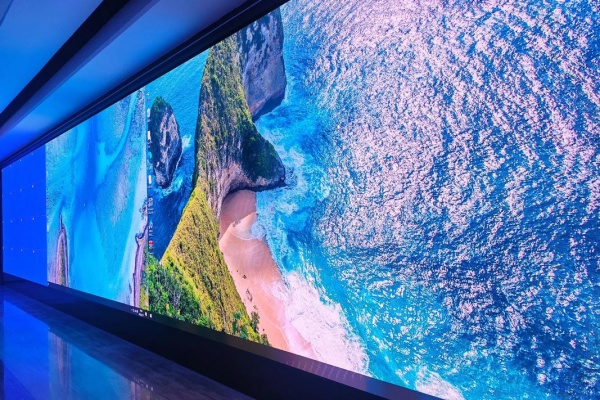

COB封装更适合对显示精度和散热性能要求高的室内高端场景，例如：高端会议室、指挥控制中心、家庭影院、商业展厅等。这些场景中，用户追求近距离观看的细腻画质，对产品轻薄化、低光衰减有明确需求，且环境相对稳定，对极端防护性能的要求较低，能够接受较高的成本与维修门槛。

2、GOB封装适配的场景

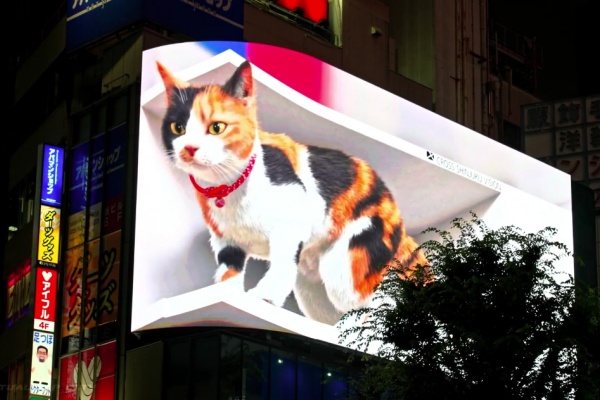

GOB封装更适合对防护性能和性价比要求高的场景，尤其是户外或环境复杂的室内场景，例如：户外广告屏、舞台租赁屏、公共交通站台屏、教育机构显示屏、沿海潮湿地区的商业显示屏等。这些场景中，产品需应对撞击、潮湿、盐雾、灰尘等恶劣条件，对稳定性和维护便捷性要求高，同时需要控制成本，对超小间距的需求较低。

COB与GOB封装并没有谁更好谁更差，而是针对不同场景的两种差异化解决方案。在商用显示、会议一体机、指挥调度等高端市场，COB正在逐步扩大应用；而在商业空间、零售展示、企业形象墙等领域，GOB仍然是目前更成熟、更易规模化的选择。
